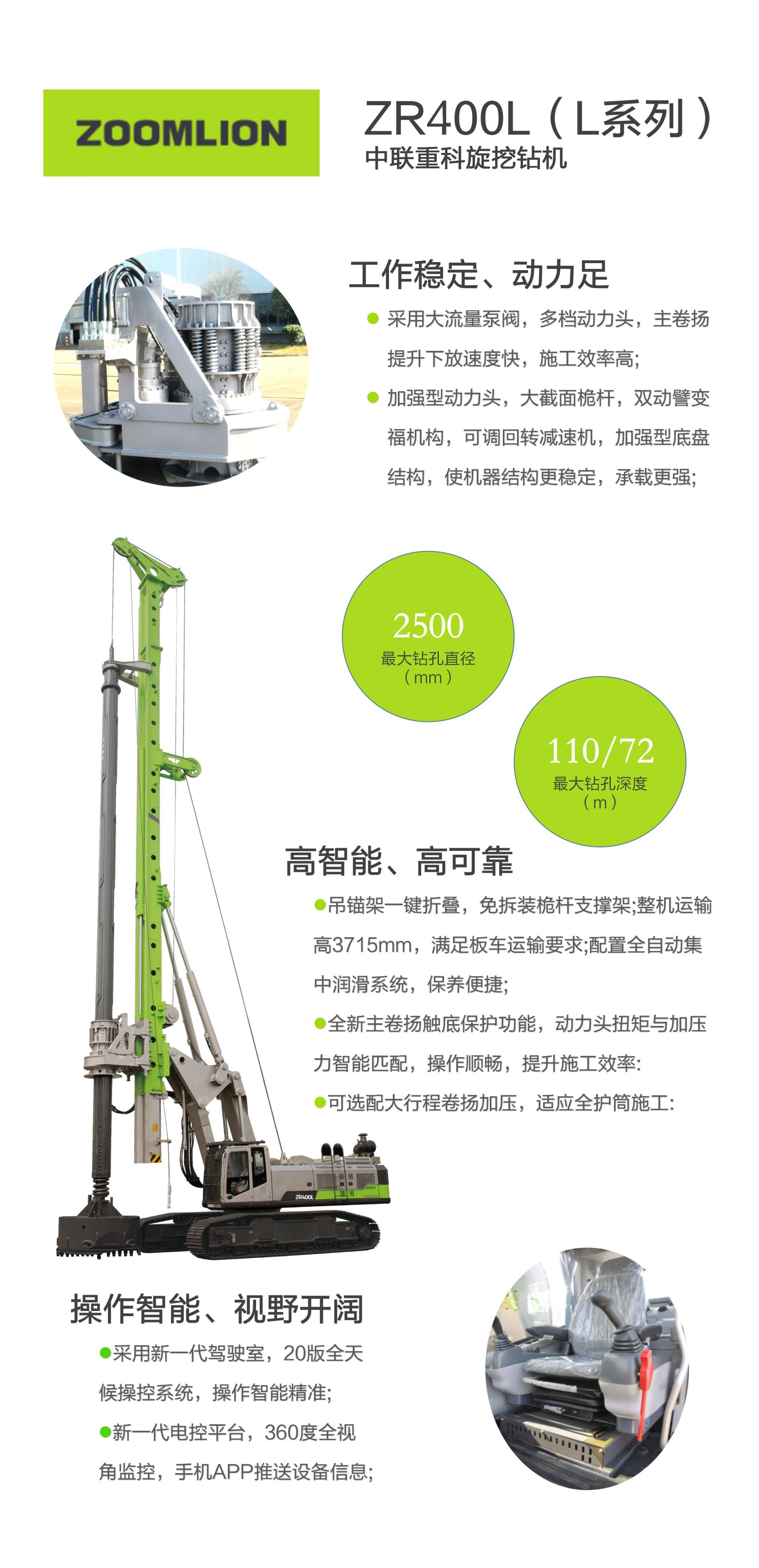

ZR400L
-
- 選擇產品類型
-
- 選擇產品小類
-
請先選擇產品類型
- 產品描述
- 規格配置
-
1.采用大流量泵閥，多檔動力頭，主卷揚提升下放速度
快，施工效率高；
2.加強型動力頭，大截面桅桿，雙動臂變福機構，可調
回轉減速機，加強型底盤結構，使機器結構更穩定，承
載更強：
3.吊錨架一鍵折疊，免拆裝桅桿支撐架；整機運輸高度
3715mm,滿足板車運輸要求；配置全自動集中潤滑系
統，保養便捷；
4.采用新一代駕駛室，2. 0版全天候操控系統，操作智
能精準；
5.新一代電控平臺，360度全視角監控，手機APP推送
設備信息：
全新主卷揚觸底保護功能，動力頭扭矩與加壓力智能
匹配，操作順暢，提升施工效率；
6.可選配大行程卷揚加壓，適應全護筒施工；
|
?ZR400L 旋挖鉆機性能參數表 |
|||
|
主要參數 |
單位 |
數值 |
備注 |
|
鉆孔參數 |
|||
|
**大鉆孔直徑 |
mm |
3000 |
? |
|
**大鉆孔深度 |
m |
110/72 |
摩阻桿/機鎖桿 |
|
動力頭 |
|||
|
**大輸出扭矩 |
kN.m |
430 |
? |
|
轉速范圍 |
rpm |
4～24 |
? |
|
加壓系統 |
|||
|
加壓方式 |
油缸加壓/卷揚加壓 |
||
|
加壓力 |
kN |
340/360 |
? |
|
起拔力 |
kN |
400/400 |
? |
|
**大加壓行程 |
mm |
6000//16000 |
? |
|
主卷揚 |
|||
|
卷筒結構型式 |
機鎖桿單層/一筒雙機 |
||
|
**大單繩拉力 |
kN |
415 |
? |
|
**大速度 |
m/min |
75 |
? |
|
鋼絲繩直徑 |
mm |
40 |
? |
|
副卷揚 |
|||
|
**大單繩拉力 |
kN |
90 |
? |
|
**大速度 |
m/min |
70 |
? |
|
鋼絲繩直徑 |
mm |
22 |
? |
|
桅桿傾角 |
|||
|
前/后 |
° |
4/90 |
? |
|
左/右 |
° |
3.5 |
? |
|
發動機 |
|||
|
發動機型號 |
Cummins?QSX15 |
||
|
發動機**大功率 |
kW |
398 |
? |
|
發動機排放標準 |
國Ⅲ |
||
|
發動機排量 |
L |
15 |
? |
|
底盤 |
|||
|
履帶外寬（**小~**大） |
mm |
3650~5000 |
? |
|
履帶板寬度 |
mm |
900 |
? |
|
尾部回轉半徑 |
mm |
4845 |
? |
|
整機 |
|||
|
工作質量 |
t |
132 |
含鉆桿Φ580-4×18m、鉆具 |
|
**大牽引力 |
kN |
720? |
? |
|
**大行走速度 |
km/h |
1.6 |
? |
|
整機高度 |
m |
27.4 |
|
|
??????????????????????????????????????????????????????????????????? 可配置鉆桿型號 |
|||
|
型號 |
鉆深m |
備注 |
|
|
摩阻桿Φ580-6×20 |
110 |
需選配標準節 |
|
|
摩阻桿Φ580-6×18 |
100 |
|
|
|
機鎖桿Φ580-4×20 |
72 |
需選配標準節 |
|
|
機鎖桿Φ580-4×18 |
65 |
標配 |
|
