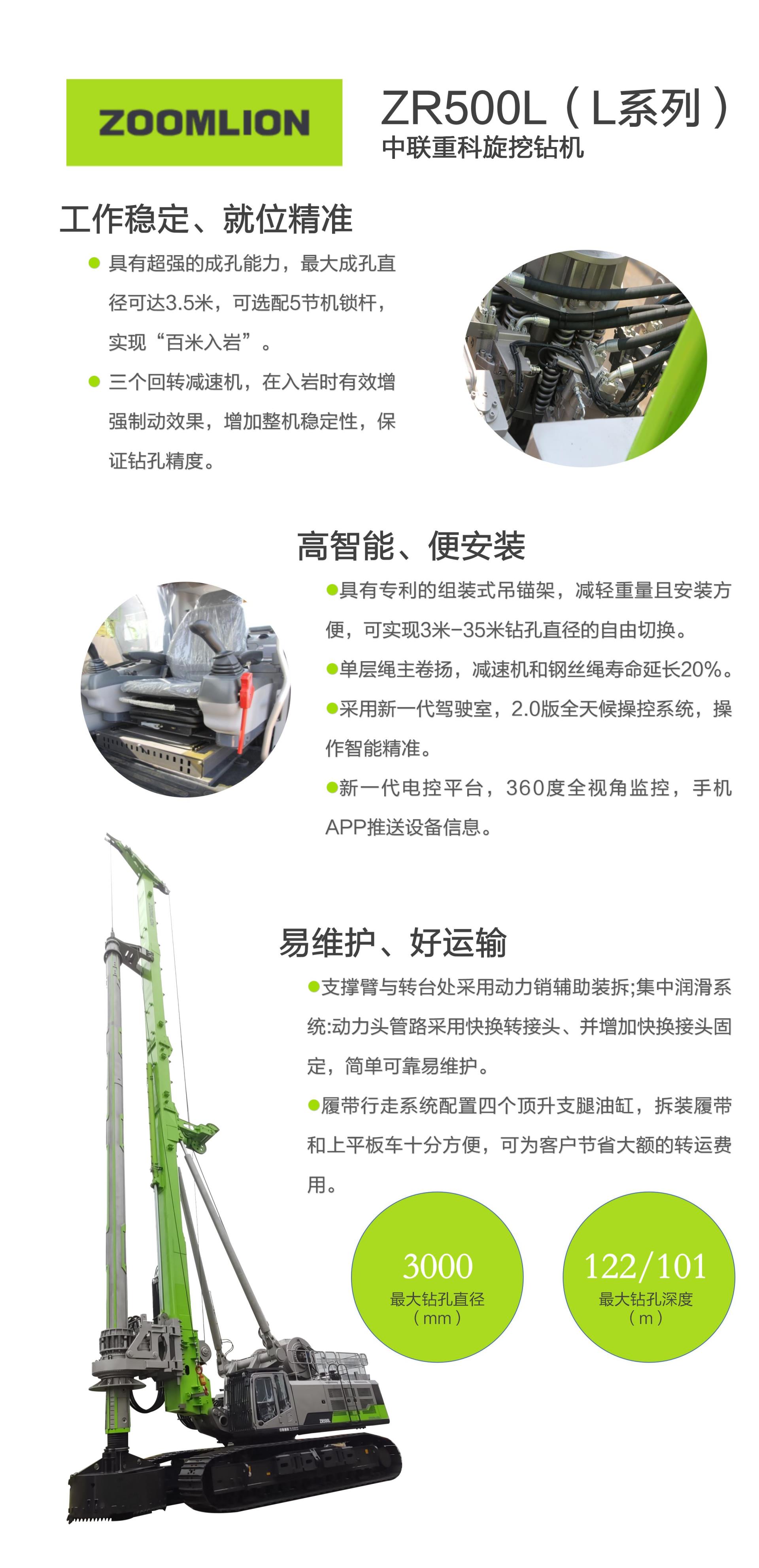

ZR500L
-
- 選擇產品類型
-
- 選擇產品小類
-
請先選擇產品類型
- 產品描述
- 規格配置
-
1.具有超強的成孔力，**大成孔直徑可達3. 5米，可
選配5節機鎖桿，實現“百米入巖”。
2.三個回轉減速機，在入巖時有效增強制動效果，增加
整機穩定性，保證鉆孔精度。
3.具有專利的組裝式吊錨架，減輕重量且安裝方便，可
實現3米－3. 5米鉆孔直徑的自由切換。
4.單層繩主卷?yè)P(yáng)，減速機和鋼絲繩壽命長20%.
5.采用新一代駕駛室，2. 0版全天候操控系統，操作智能
精準；
6.新一代電控平臺，360度全視角監控，手機APP推送
設備信息；
7.支撐臂與轉臺處采用動力銷輔助裝拆；集中潤滑系統；
動力頭管采用快換轉接頭、并增加快換接頭固定，簡
單可靠易維護。
8.履帶行走系統配置四個頂升支腿油缸，拆裝履帶和上
平板車十分方便，可為客戶節省大額的轉運費用。
|
ZR500L 旋挖鉆機性能參數表 |
|||
|
主要參數 |
單位 |
數值 |
備注 |
|
鉆孔參數 |
|||
|
**大鉆孔直徑 |
mm |
3000/3500 （選配） |
? |
|
**大鉆孔深度 |
m |
122/101 |
摩阻桿/機鎖桿 |
|
動力頭 |
|||
|
**大輸出扭矩 |
kN.m |
500 |
? |
|
轉速范圍 |
rpm |
5.8～22 |
? |
|
加壓系統 |
|||
|
加壓方式 |
加壓油缸 |
||
|
加壓力 |
kN |
480 |
? |
|
起拔力 |
kN |
480 |
? |
|
**大加壓行程 |
mm |
6000 |
? |
|
主卷?yè)P(yáng) |
|||
|
卷筒結構型式 |
單層，一筒雙機 |
||
|
**大單繩拉力 |
kN |
600 |
? |
|
**大速度 |
m/min |
55 |
? |
|
鋼絲繩直徑 |
mm |
46 |
? |
|
副卷?yè)P(yáng) |
|||
|
**大單繩拉力 |
kN |
112 |
? |
|
**大速度 |
m/min |
60 |
? |
|
鋼絲繩直徑 |
mm |
22 |
? |
|
桅桿傾角 |
|||
|
前/后 |
° |
5/15 |
? |
|
左/右 |
° |
3 |
? |
|
發動機 |
|||
|
發動機型號 |
Cummins?QSX15-C600 |
||
|
發動機額定功率 |
kW |
447 |
? |
|
發動機排放標準 |
Ⅲ |
||
|
發動機排量 |
L |
15 |
? |
|
底盤 |
|||
|
履帶外寬（**小~**大） |
mm |
4050-5500 |
? |
|
履帶板寬度 |
mm |
1000 |
? |
|
尾部回轉半徑 |
mm |
5130 |
? |
|
履帶總長度 |
mm |
8200 |
? |
|
整機 |
|||
|
工作質量 |
t |
185 |
含鉆桿Φ鉆具 |
|
**大牽引力 |
kN |
918 |
? |
|
**大行走速度 |
km/h |
1.35 |
? |
|
整機高度 |
m |
31 |
|
|
??????????????????????????????????????????????????????????????????? 可配置鉆桿型號 |
|||
|
型號 |
鉆深m |
備注 |
|
|
摩阻桿Φ630-6×22 |
122 |
標配 |
|
|
摩阻桿Φ630-6×20 |
110 |
選配 |
|
|
摩阻桿Φ630-5×22 |
102 |
||
|
摩阻桿Φ630-5×20 |
92 |
||
|
機鎖桿Φ630-5×22 |
101 |
||
|
機鎖桿Φ630-4×20 |
72 |
||
| 機鎖桿Φ630-4×22 |
80 |
標配 |
|
|
機鎖桿Φ630-4×24 |
88 |
需加裝2米標準節 |
|
